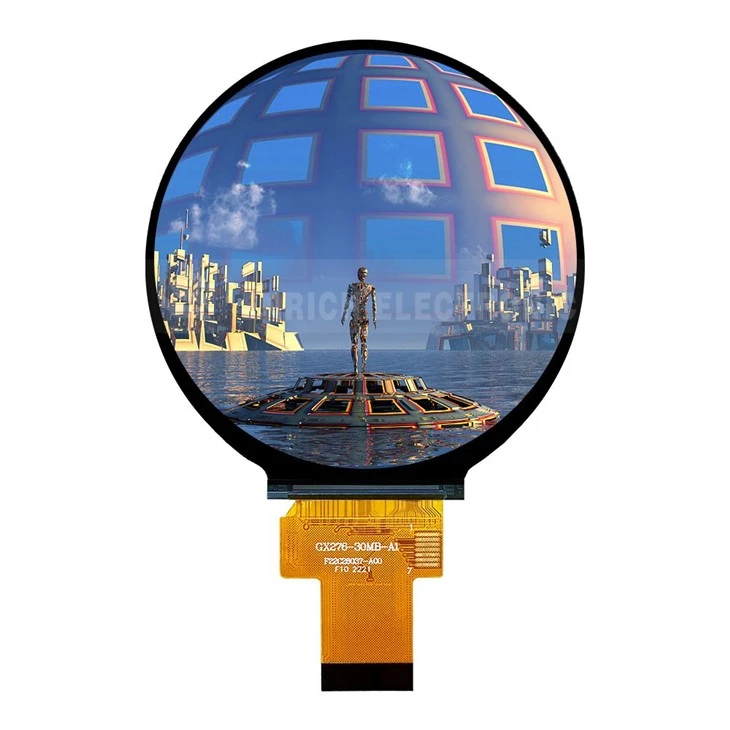

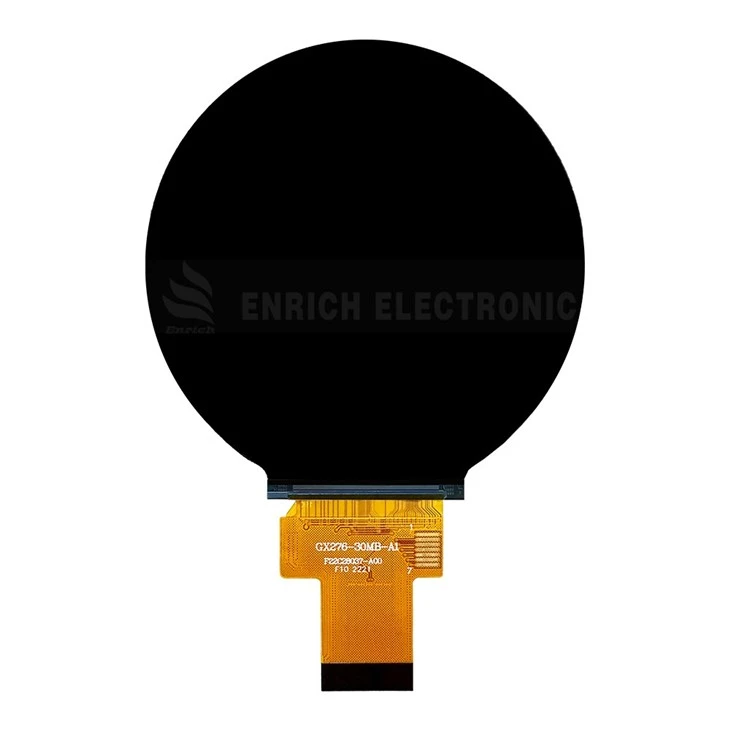

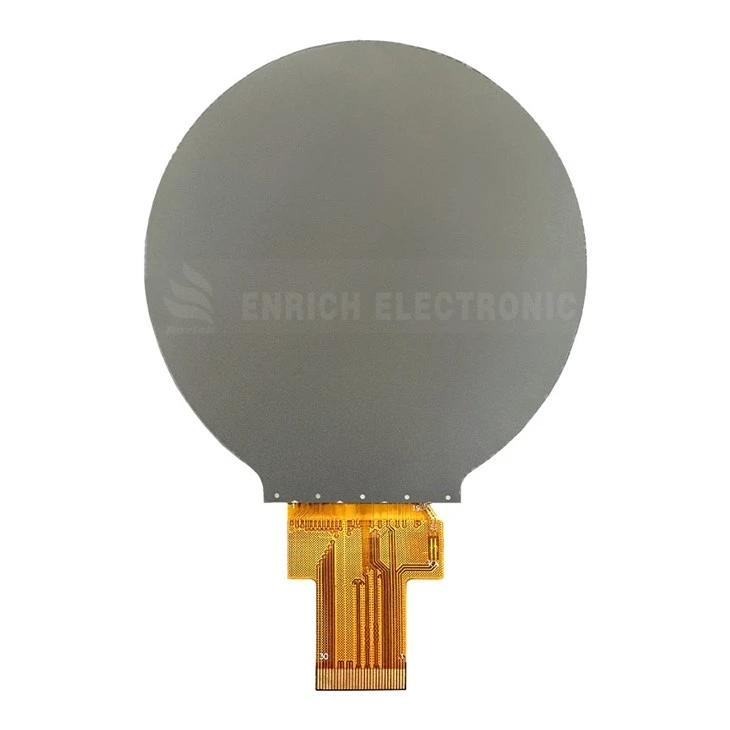

2.76 وحدة TFT LCD مستديرة

ENH-TV2830MIPIوصف



أدير الهندسة في مصنع صغير-إلى-لشاشات الكريستال السائل والذي قام بشحن ما يزيد عن 6000 وحدة من2.76 وحدة TFT LCD مستديرةفي العام الماضي وحده. لقد أصبحت هذه الشاشة الدائرية مقاس 480×480 المزودة بواجهة MIPI وبرنامج التشغيل ST7701SN أحد الأجزاء الأكثر طلبًا لدينا-ولكن ليس للأسباب التي توقعتها.

عندما أطلقنا هذه الوحدة لأول مرة، اعتقدت أن نقاط البيع ستكون واضحة: دقة 480×480، زاوية عرض IPS مجانية، واجهة MIPI. لكن الأسئلة التي ظلت تأتي من العملاء كانت أكثر تحديدًا: "ما هي درجة البكسل الفعلية؟" "هل سيعمل مضيف MIPI الخاص بي مع ST7701SN؟" "هل يمكنني الحصول على هذا كشاشة عرض ذات مقبض دوار؟" الإجابات ليست كلها في ورقة البيانات.

اسمحوا لي أن أشارككم ما تعلمناه من بناء هذه الشاشة وشحنها بالفعل.

زاوية العرض "المجانية" ليست مجانية-إنها مصممة هندسيًا

تقول المواصفات "اتجاه العرض: مجاني". إنها تقنية IPS بزوايا مشاهدة 85/85/85/85 درجة. ولكن هذا ما لم تؤكده ورقة البيانات: لا يزال المستقطب يتمتع بالاتجاه الأمثل. إذا قمت بتركيب الشاشة رأسًا على عقب بالنسبة لهذا المحور، فستفقد حوالي 30% من التباين عند الزوايا القصوى.

لقد اكتشفنا ذلك عندما اشتكى أحد عملاء الساعة الذكية من أن شاشته تبدو باهتة عندما قام المستخدمون بإمالة معصمهم. لم تكن المشكلة في العرض-بل في اتجاه التثبيت. قمنا بتدوير اتجاه خروج FPC في الدفعة التالية، واختفت المشكلة. نقوم الآن بتضمين علامة محور المستقطب في كل رسم ميكانيكي. استخدمه.

لماذا MIPI مهم أكثر مما تعتقد

ال2.76 وحدة TFT LCD مستديرةيستخدم واجهة MIPI DSI ذات مسار واحد أو مسارين، حسب التكوين. لماذا MIPI بدلاً من SPI العادي أو RGB؟ لسببين: عرض النطاق الترددي وعدد الدبوس.

بدقة 480 × 480 مع 16.7 مليون لون، يتطلب التحديث الكامل بمعدل 60 إطارًا في الثانية حوالي 138 ميجابت في الثانية من إنتاجية البيانات. يصل SPI إلى حوالي 80 ميجابت في الثانية في الممارسة العملية. يتعامل MIPI مع هذا الأمر بسهولة أثناء استخدام 4-6 دبابيس بيانات فقط. قارن ذلك بـ 24 دبابيس لواجهة RGB المتوازية. بالنسبة للتصميمات القابلة للارتداء والمحمولة حيث تكون مساحة PCB ضيقة، فهذا يغير قواعد اللعبة.

حاول أحد العملاء الذين صمموا حلقة ذكية استخدام عرض SPI-فقط أولاً. لقد نفدوا GPIOs على nRF52840 واضطروا إلى إضافة موسع الإدخال / الإخراج. أدى التبديل إلى إصدار MIPI الخاص بنا إلى تحرير 18 دبوسًا. هذه ليست مجرد مواصفات-إنها فوز بتخطيط اللوحة.

ST7701SN: ناضج وموثق ومتسامح

لقد كان برنامج تشغيل ST7701SN IC موجودًا لفترة طويلة بما يكفي بحيث أصبحت مراوغاته مفهومة جيدًا. وهذا في الواقع شيء جيد. تسلسل التهيئة مستقر. خريطة التسجيل موثقة بالكامل. كما أن -GRAM المدمج يلغي الحاجة إلى مخازن مؤقتة للإطارات الخارجية.

ولكن هناك شيء واحد لن تخبرك به ورقة البيانات: إن الطراز ST7701SN صعب الإرضاء بشأن تسلسل الطاقة-. لقد رأينا فشل تصميمات العملاء لأنهم طبقوا VDDI (جهد الإدخال/الإخراج) قبل VCI (الجهد التناظري). تشتمل الحزمة النموذجية لدينا على مخطط زمني موصى به-لتوقيت زيادة الطاقة. اتبع ذلك بالضبط، وستوفر على نفسك أسبوعًا من التصحيح.

ثورة المقبض الدوار

أحد التطبيقات الأكثر إثارة للاهتمام التي رأيناها لـ2.76 وحدة TFT LCD مستديرةتعتبر شاشة العرض ذات المقبض الدوار-وحدة ذكية تدمج أداة تشفير فعلية مع شاشة دائرية-عالية الوضوح. تعمل فئة المنتجات الناشئة هذه على تغيير كيفية تفاعل المستخدمين مع الأجهزة، بدءًا من المصابيح المكتبية وحتى لوحات معلومات السيارة.

ويعتبر الحجم 2.76-بوصة مناسبًا بشكل خاص- لهذا التطبيق. يبلغ قطر المنطقة النشطة 70.13 مم، وهو كبير بما يكفي لإظهار منحنيات درجة الحرارة أو مستويات الصوت أو خيارات القائمة، ولكنه صغير بما يكفي ليناسب سطح المطبخ أو وحدة التحكم المركزية في السيارة. تضمن الدقة 480×480 بقاء النص والرسومات واضحة حتى عند عرضها من زاوية بسيطة، وهو ما يحدث باستمرار مع المقابض الدوارة.

لقد قمنا بشحن مئات الوحدات للعملاء الذين قاموا ببناء آلات صنع القهوة الذكية وأجهزة تنظيم الحرارة وأجهزة التحكم في المناخ في السيارات. لقد كانت التعليقات متسقة: فالجمع بين التدوير الفعلي وشاشة IPS بالألوان الكاملة-يخلق تجربة مستخدم بديهية لا يمكن أن تضاهيها شاشات اللمس البحتة.

تفاصيل Pixel Pitch لا أحد يتحدث عنها

تبلغ درجة البكسل في هذه الوحدة 0.1497 ملم أفقيًا و0.1462 ملم عموديًا. وهذا التباين مقصود. ويعني ترتيب الشريط الرأسي RGB أن وحدات البكسل الفرعية أطول من عرضها، مما يعمل على تحسين إمكانية قراءة النص في الاتجاه الرأسي. بالنسبة لشاشات العرض الدائرية، يعد هذا أمرًا مهمًا لأن معظم واجهات المستخدم تعرض النص على طول المحور الأفقي.

إذا كنت تصمم وجه ساعة بنص تاريخ صغير أو شاشة عرض بمقبض مع تسميات المعلمات، فسوف تقدر هذه التفاصيل. تبلغ كثافة البكسل الفعالة حوالي 170 نقطة في البوصة-وهي حادة بما يكفي لنص مكون من 6 نقاط على مسافة ذراع.

بعض الأرقام-التي تم الحصول عليها بشق الأنفس

أبعاد الوحدة: 73.03 × 76.48 × 2.3 ملم. المنطقة النشطة 70.128 × 70.128 ملم. لاحظ عدم التماثل الطفيف في المخطط التفصيلي-تضيف FPC حوالي 3 مم على جانب واحد.

درجة حرارة التشغيل: -20 درجة إلى +70 درجة . التخزين: -30 درجة إلى +80 درجة . لقد قمنا باختبار 100 وحدة عند درجة +70 لمدة 72 ساعة. لا وميض، لا تغير اللون.

الإضاءة الخلفية: 4 مصابيح LED بيضاء بالتوازي. السطوع القياسي 300-450 شمعة، قابل للتخصيص حتى 1000+ شمعة.

نسبة التباين: 1200:1 نموذجي. الوضع الأسود العادي-يعني اللون الأسود الحقيقي عند إيقاف تشغيل وحدات البكسل-وهو أمر بالغ الأهمية لسهولة القراءة في الهواء الطلق.

وزن: أقل من 10 جرام. قمنا بوزن 50 وحدة من ثلاث دفعات. الأثقل كان 8.2 جرام.

ما يمكننا تخصيصه فعليًا

لأننا المصنع، ولسنا موزعين، فإن "التخصيص" يعني أننا نغير خط الإنتاج. إليك ما فعلناه للعملاء الحقيقيين:

طول FPC واتجاه الخروج: من 15 ملم إلى 150 ملم. احتاج أحد العملاء إلى ذيل بطول 120 ملم للوصول إلى اللوحة الرئيسية على الجانب الآخر من جهاز طبي محمول باليد.

لوحة اللمس: بالسعة (PCAP) مع وحدات التحكم FT3267 أو CST826، أو اللمس المقاوم. يضيف سمك حوالي 0.6 ملم. الحد الأدنى للطلب 1000 وحدة لتكامل اللمس.

غطاء زجاجي: مخفف بطبقة مضادة-للوهج ومضادة-لبصمات الأصابع، أو شعارات مطبوعة بالحرير-.

سطوع: قياسي 300-450 شمعة في المتر المربع. إصدارات عالية السطوع تصل إلى 1000 شمعة في المتر المربع للتطبيقات الخارجية.

واجهة: MIPI هو المعيار. يتوفر أيضًا متوازي RGB (40 دبوسًا، 3SPI+18RGB).

الحد الأدنى للطلب للوحدات القياسية هو 1000 قطعة. طلبات العينات (1-5 قطع) متوفرة دائمًا في المخزون مقابل رسوم رمزية، قابلة للاسترداد مقابل أوامر الإنتاج. تستغرق الأدوات المخصصة عادةً من 3 إلى 4 أسابيع.

الفكر النهائي

ال2.76 وحدة TFT LCD مستديرةليست أرخص شاشة عرض دائرية في السوق. ولكنه الجهاز الذي يعمل بشكل موثوق عبر أكبر مجموعة من التطبيقات-بدءًا من الأجهزة القابلة للارتداء على المعصم-ووصولاً إلى لوحات معلومات السيارة وحتى أجهزة المطبخ الذكية. تمنحك واجهة MIPI النطاق الترددي الذي تحتاجه دون الحاجة إلى عدد الدبوس الذي لا تحتاجه. برنامج التشغيل ST7701SN ناضج وموثق جيدًا-. وتعني زاوية المشاهدة الحرة أن المستخدمين سيرون الشاشة بوضوح من أي اتجاه.

طلب عينات. اختبرها في العلبة الفعلية الخاصة بك. اتصل بنا إذا كان هناك شيء لا يبدو صحيحا. لقد تعلمنا الكثير من خلال شحن الآلاف من هذه الوحدات، ويسعدنا مشاركة ما نعرفه.







● تصنيع المعدات الأصلية وتصنيع التصميم الشخصي ● لا يوجد موك ● عينات في المخزون ● لوحة الاختبار اختيارية

















تحديد

غرض	البعد	وحدة
مقاس	2.76	بوصة
البعد المخطط التفصيلي	73.03x76.48x2.3	مم
درجة حرارة التشغيل	-20 درجة - +70 درجة	درجة
درجة حرارة التخزين	-30 درجة - +80 درجة	درجة
دقة	480x480
