ENH-TV0085A002وصف

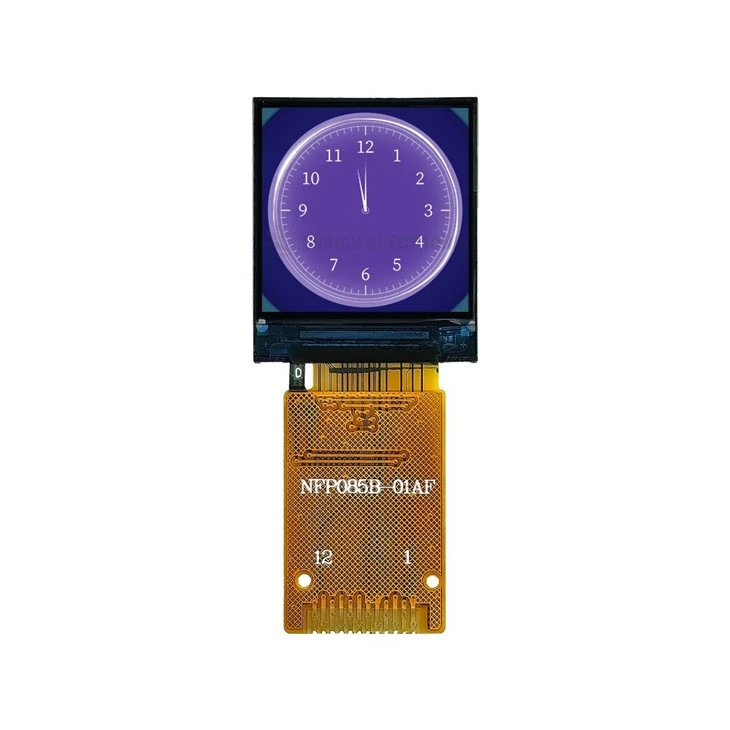

الوحدة TFT LCD مقاس 0.85 بوصةعبارة عن شاشة عرض مصفوفة نشطة -كاملة الألوان وصغيرة الحجم، مصممة للتطبيقات ذات المساحة المحدودة-والتي تتطلب-إخراجًا مرئيًا عالي الجودة. باعتبارنا مصنعًا محترفًا لشاشات LCD الصغيرة، فإننا نضمن أن كل وحدة تتوافق مع المعايير الهندسية الصارمة.

عندما قمنا بتطوير وحدة TFT LCD مقاس 0.85-بوصة لأول مرة، كان التحدي الأساسي الذي واجهناه هو الموازنة بين "الحجم الصغير جدًا-" و"جودة العرض القابلة للاستخدام"-وهي نقطة ضعف سمعناها مرارًا وتكرارًا من العملاء في صناعات الأجهزة القابلة للارتداء وإنترنت الأشياء. بعد أكثر من 18 شهرًا من الاختبارات المتكررة، توصلنا إلى تصميم لا يقتصر على قائمة المواصفات فحسب، بل يمثل حلًا مصممًا ليناسب-نقاط الضعف الحقيقية في التطبيقات. اسمح لي أن أطلعك على ما يجعل هذه الوحدة متميزة، بدءًا من الاختيارات الفنية التي قمنا بها وحتى-التعليقات الميدانية التي جمعناها من مئات المشاريع.

بدءًا من الشاشة نفسها: قد يبدو قطر 0.85 بوصة صغيرًا، ولكننا قمنا بتحسين كل بكسل لجعله مهمًا. لقد استخدمنا تقنية مصفوفة TFT-LCD-النشطة ليس فقط لأنها قياسية، ولكن لأننا وجدنا أن التحكم الفردي في البكسل غير -قابل للتفاوض بالنسبة للأجهزة صغيرة الحجم-خاصة الأجهزة القابلة للارتداء مثل الحلقات الذكية أو أجهزة تتبع اللياقة البدنية، حيث يؤدي أي تأخير بسيط أو تشوه في الألوان إلى إفساد تجربة المستخدم. كان ترتيب بكسلات الشريط العمودي RGB بمثابة دعوة متعمدة أيضًا؛ استخدمت النماذج الأولية تخطيطًا مختلفًا أدى إلى ظهور اللون الأخضر-المغسول، ولكن بعد تعديل كثافة الشريط، حققنا إعادة إنتاج الألوان الطبيعية التي يشيد بها العملاء الآن باستمرار. بدقة 128(RGB)×128، فإننا ننظر إلى ما يقرب من 16000 بكسل{13}}كافية لعرض الحالة وواجهات المستخدم الرسومية البسيطة، ولكننا قمنا بزيادة نسبة التباين إلى 1200:1 (نموذجي) لأننا نعلم أنه في البيئات الساطعة أو المعتمة، يكون الوضوح هو كل شيء. لقد اختبرنا هذا الجانب-جنبًا إلى جنب-مع وحدات أرخص تصل إلى 800:1، وكان الفرق في سهولة القراءة صارخًا-يخبرنا عملاؤنا في البيئات الصناعية أن هذا التباين يحفظهم من تعديلات الشاشة المستمرة.



لقد كانت تقنية IPS للعرض الواسع- بمثابة تقنية أخرى غير قابلة للتفاوض-بالنسبة لنا، وهي المكان الذي تلعب فيه خبرتنا العملية دورًا حقيقيًا. في وقت مبكر، جربنا لوحات TN لخفض التكاليف، ولكن التعليقات كانت واضحة: شاهد المستخدمون الذين يشاهدون الشاشة من زاوية 30-درجة تغيرًا في اللون، وهو ما يعد بمثابة كسر للأجهزة القابلة للارتداء أو المحطات الصناعية المحمولة. لقد منحنا التبديل إلى IPS زوايا عرض تبلغ 80-درجة في جميع الاتجاهات، ولكننا لم نتوقف عند هذا الحد-لقد قمنا بضبط الطبقات البصرية للوحة لتقليل انجراف الألوان، حتى عند الحواف القصوى لنطاق العرض. يعد السطوع مجالًا آخر ركزنا فيه على سهولة الاستخدام في العالم الحقيقي: 300-450 شمعة/م2 نموذجيًا، بحد أدنى 260 شمعة/م2، مما يعني أنه يمكن قراءته في الهواء الطلق دون استنزاف البطارية. لقد كان لدينا عملاء يستخدمون هذه الوحدة في أجهزة استشعار إنترنت الأشياء الخارجية في حرارة الصيف، ويصمد السطوع دون الحاجة إلى طاقة إضافية - وهو أمر قمنا بالتحقق من صحته خلال أسابيع من الاختبارات الميدانية في مناخ شنتشن الرطب والمشمس.



قد تبدو الأبعاد الميكانيكية -20.82 مم × 17.58 مم × 1.46 مم (العرض × الارتفاع × الارتفاع) - مجرد أرقام، ولكن تم التنافس على كل ملليمتر. لقد قمنا بتقليص الإطار قدر الإمكان، مما أدى إلى تقليل مساحة العرض النشطة إلى 15.21 مم × 15.21 مم (أو 15.2064 مم × 15.2064 مم للتطبيقات عالية الدقة-) لأننا نعلم أنه في الأجهزة المصغرة، حتى 0.1 مم يمكن أن يعني الفرق بين التركيب في الغلاف أو الاضطرار إلى إعادة تصميم المنتج بالكامل. كان سمك 1.46 ملم يمثل تحديًا أيضًا؛ كان علينا دمج إضاءة خلفية LED بيضاء واحدة تكون رفيعة ومضاءة بشكل متساوٍ - لا توجد نقاط اتصال ولا زوايا مظلمة. لقد اختبرنا العشرات من تكوينات الإضاءة الخلفية قبل أن نستقر على تكوين يوازن بين السُمك والإضاءة وسحب الطاقة، وأصبح هذا بمثابة توقيع لهذه الوحدة.



على الجانب الكهربائي، كانت واجهة SPI ذات الأسلاك الأربعة-اختيارًا مدفوعًا بتعليقات العملاء. سمعنا مرارًا وتكرارًا أن المهندسين كانوا يعانون من ندرة الدبوس في وحدات MCU مثل ESP32 وSTM32-لذلك صممنا الوحدة لاستخدام 4 أطراف GPIO فقط (CS وDC وSCL وSDA) دون التضحية بسرعة نقل البيانات. إن دبوس DC المخصص عبارة عن تفاصيل صغيرة، ولكنه يبسط منطق التحكم بشكل كبير؛ لقد أخبرنا مهندسون مبتدئون أن هذه الميزة تقلل وقت التكامل إلى النصف مقارنة بالوحدات التي تحتوي على دبابيس أوامر/بيانات مدمجة. لقد تمسكنا بجهد تشغيل نموذجي 3.3 فولت (النطاق المنطقي 2.4 فولت-3.3 فولت) لأنه متوافق مع جميع وحدات MCU الحديثة ذات الجهد المنخفض- تقريبًا - ولا حاجة لمحولات الجهد، مما يوفر المساحة ويقلل نقاط الفشل. كان برنامج التشغيل GC9107 IC هو الاختيار الأفضل لدينا بسبب ذاكرة الوصول العشوائي (RAM) المدمجة واستهلاك الطاقة المنخفض؛ لقد قمنا باختباره على نطاق واسع باستخدام الأجهزة التي تعمل بالبطارية، وهو يعمل باستمرار على إطالة وقت التشغيل بنسبة 15-20% مقارنة بالوحدات النمطية التي تستخدم برامج التشغيل العامة. نحن نقدم ST7735S كبديل، ولكننا نوصي دائمًا باستخدام GC9107 للتطبيقات المحمولة - حيث أظهرت اختباراتنا الخاصة أنه أكثر موثوقية في ظروف درجات الحرارة القصوى.



بالحديث عن درجة الحرارة: نقوم بتقييم هذه الوحدة للعملية من -20 درجة إلى +70 درجة، ولكن هذا الرقم ليس مجرد رصاصة تسويقية. لقد قمنا بإخضاعه لاختبارات صارمة في الغرف البيئية بمصنعنا في شنتشن-وتشغيله لمدة 48 ساعة متواصلة عند درجة حرارة -20 درجة، ثم التبديل فورًا إلى درجة +70 درجة، وتكرار الدورة لمدة أسبوع. لقد صمدت بشكل مثالي، ولهذا السبب أصبحت{13}}مقصدًا للعملاء الصناعيين في المستودعات الباردة أو التطبيقات الخارجية. تعتبر حماية 8KV ESD بمثابة لمسة عملية أخرى؛ لقد رأينا العديد من الوحدات تتعطل أثناء التجميع بسبب الكهرباء الساكنة، لذلك أضفنا هذه الحماية لتقليل معدلات العيوب - يخبرنا فريق الإنتاج لدينا أنه نجح في تقليل حالات فشل التجميع بنسبة 30% لعملائنا ذوي الكميات الكبيرة.



أصبح الالتزام بـ RoHS وREACH أمرًا مسلمًا به هذه الأيام، ولكننا نخطو خطوة أبعد من خلال جعل التخصيص متاحًا-وهو أمر تتعامل معه العديد من المصانع كفكرة لاحقة. على مر السنين، تعلمنا أنه لا يوجد مشروعان متماثلان: أحد العملاء يحتاج إلى كابل FPC أطول بمقدار 10 مم ليناسب تخطيط PCB الخاص به، ويحتاج عميل آخر إلى غطاء زجاجي مضاد للوهج- للاستخدام الخارجي، ويحتاج عميل جهاز طبي إلى لوحة لمس مقاومة تعمل مع القفازات. نحن لا نقدم هذه التخصيصات فحسب-ولكننا نساعد العملاء على تحسينها. على سبيل المثال، عندما طلب أحد عملاء الأجهزة القابلة للارتداء غطاءً زجاجيًا منحنيًا، قمنا بتعديل موضع الإضاءة الخلفية لتجنب تسرب الضوء، وهي تفاصيل لم يأخذها العميل في الاعتبار. هذا هو الفرق بين الوحدة النمطية العامة وتلك التي أنشأها فريق عمل فعليًا باستخدام التكنولوجيا في سيناريوهات -عالمية حقيقية.



لماذا تختار وحدتنا من بين العشرات من الخيارات المماثلة في السوق؟ لا يتعلق الأمر بالمواصفات-بل يتعلق بالعناية التي نوليها لحل المشكلات المهمة. زاوية العرض بتقنية IPS ليست مجرد ميزة؛ إنها نتيجة استماعنا للعملاء الذين لا يستطيعون استخدام لوحات TN. واجهة SPI المكونة من 4 أسلاك ليست مجرد عدد دبوس؛ إنه توفير وقت المهندسين وإحباطهم. الحجم الصغير للغاية-ليس مجرد قياس؛ نحن نساعد العملاء على إحياء أفكارهم المصغرة. لقد جاء إلينا عملاء بعد استخدام وحدات أرخص فشلت في الميدان، ويخبروننا مرارًا وتكرارًا أن الفرق يكمن في التفاصيل - الإضاءة الخلفية المتساوية، والسائق الموثوق، والخيارات القابلة للتخصيص التي تناسب احتياجاتهم بالضبط.



تعتبر عملية مراقبة الجودة لدينا مصدر فخر آخر، وهي متجذرة في تجربتنا كشركة مصنعة مقرها في شنتشن-. نحن نقوم بفحص المواد الواردة بنسبة 100% لأننا تعلمنا بالطريقة الصعبة أن مكثفًا واحدًا معيبًا يمكن أن يدمر الدفعة بأكملها. يكتشف-اختبارنا قيد المعالجة المشكلات مبكرًا-مثل موصل FPC غير المتوافق الذي قد يتسبب في فشل العرض المتقطع-ويضمن اختبار التقادم الذي يبلغ 24-48 ساعة أن كل وحدة يمكنها التعامل مع الاستخدام طويل الأمد-. بفضل طاقتنا الإنتاجية البالغة 4 ملايين وحدة شهريًا، يمكننا التوسع لتلبية الطلبات الكبيرة، ولكننا لا نغفل أبدًا عن التفاصيل الصغيرة التي تجعل الوحدة موثوقة. يتواجد فريق البحث والتطوير لدينا في المصنع كل يوم، ويعمل مع الإنتاج لتحسين الوحدة. ومؤخرًا، قمنا بتحسين استهلاك طاقة الإضاءة الخلفية استنادًا إلى التعليقات الواردة من عميل الساعة الذكية، مما أدى إلى خفض سحب التيار بنسبة 5% دون تعتيم الشاشة.



في نهاية المطاف، تعد وحدة TFT LCD مقاس 0.85-بوصة أكثر من مجرد مجموعة من المعلمات. إنه نتاج سنوات من الاستماع إلى العملاء، واختبار النماذج الأولية، وتحسين كل التفاصيل لحل المشكلات الحقيقية. سواء كان ذلك في شاشة طبية يمكن ارتداؤها، أو جهاز استشعار صناعي، أو جهاز IoT صغير، فقد تم تصميمه لأداء المهام المطلوبة - ليس فقط على الورق، ولكن في أيدي المهندسين والمستخدمين الذين يعتمدون عليه كل يوم. هذا هو الفرق بين الوحدة التي يمكنك شراؤها في أي مكان والوحدة التي يمكنك الوثوق بها لتقديمها، مدعومة بفريق كان هناك، وقام بذلك، واستمر في التكرار لجعله أفضل.



● تصنيع المعدات الأصلية وتصنيع التصميم الشخصي ● لا يوجد موك ● عينات في المخزون ● لوحة الاختبار اختيارية

















تحديد

غرض	البعد	وحدة
مقاس	0.85	بوصة
البعد المخطط التفصيلي	20.82x17.58x1.46	مم
درجة حرارة التشغيل	-20 درجة - +70 درجة	درجة
درجة حرارة التخزين	-30 درجة - +80 درجة	درجة
دقة	128x128
