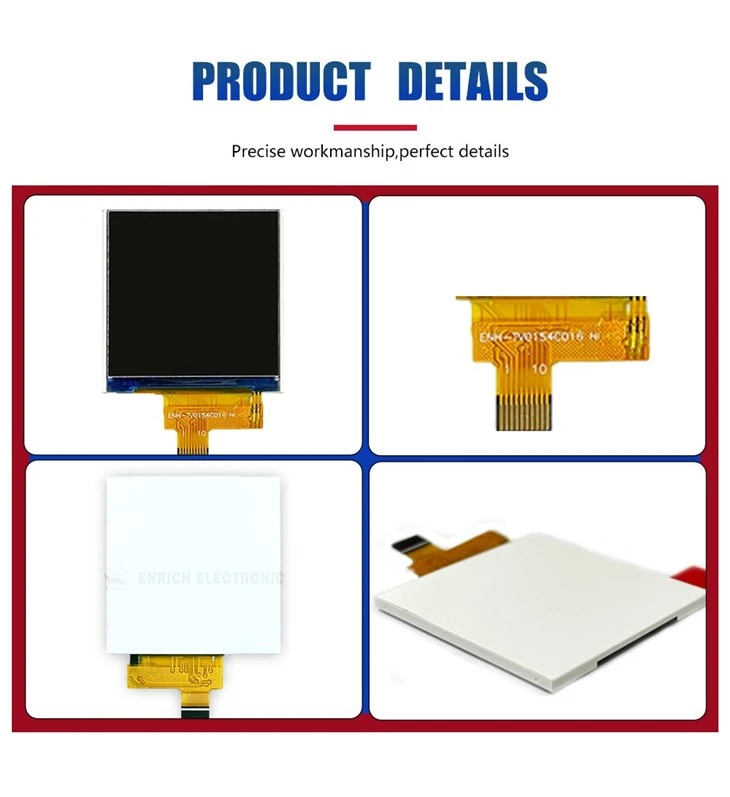

وحدة عرض LCD مربعة مقاس 1.54 بوصة



ENH-TV0154C016وصف



1. ما الذي لا تخبرك به ورقة البيانات حول المواصفات

الوحدة عرض LCD مربعة مقاس 1.54 بوصةتم تصميمه حول لوحة IPS مقاس 240 × 240. بقطر 1.54 بوصة، يصل ذلك إلى 220 نقطة في البوصة تقريبًا. للمقارنة، تبلغ شاشة مقاس 1.3 بوصة مقاس 240 × 240 حوالي 260 نقطة في البوصة - لكن القطر الإضافي البالغ 0.24 بوصة يعني أن النسخة مقاس 1.54 بوصة أسهل بكثير في القراءة للأشخاص ذوي البصر الطبيعي. تحول أحد العملاء الذين يصنعون جهازًا لتتبع اللياقة البدنية لكبار السن من 1.3 إلى 1.54 بوصة على وجه التحديد لأن مستخدمي الاختبار اشتكوا من إجهاد العين.

إن نسبة العرض إلى الارتفاع المربعة 1:1 – 27.7 مم × 27.72 مم منطقة نشطة – ليست وسيلة للتحايل. لقد جربنا لوحة مستطيلة مقاس 240 × 320 في نفس المظروف الميكانيكي. النتيجة: مساحة مهدرة على الجوانب وواجهة مستخدم تبدو ضيقة. مع المربع، تحصل على 27.7 ملم كاملة في كلا الاتجاهين. ولهذا السبب أصبح الشكل المربع هو المعيار الفعلي لشاشات وجه الساعة المستديرة، على الرغم من أن المنطقة النشطة مربعة - حيث يوجد القناع المستدير بداخلها، ويتم إخفاء الزوايا الإضافية بواسطة الإطار.

زاوية عرض IPS.المواصفات تقول 80 درجة في كل الاتجاهات. ما يعنيه ذلك عمليًا: عندما ينظر المستخدم إلى الساعة الذكية من خلال إمالة المعصم بمقدار 45 درجة، فإن التباين لا ينعكس. لقد اختبرناها جنبًا إلى جنب مع لوحة TN؛ الفرق مثير. بالنسبة للوحة القيادة المثبتة فوق مستوى العين (مثل الشاشة المركزية للسيارة)، يعد IPS إلزاميًا - حيث يرى المشغلون الشاشة من الأسفل.

سائق ST7789V2.لقد كانت هذه الشريحة موجودة منذ سنوات، ولهذا السبب بالضبط نستخدمها. على عكس برامج التشغيل الأحدث ذات تسلسلات التهيئة غير المكتملة، تم توثيق مجموعة أوامر ST7789V2 حتى آخر تأخير. تحتوي ذاكرة GRAM الموجودة على الرقاقة على الإطار الكامل مقاس 240 × 240، لذلك لا حاجة إلى ذاكرة وصول عشوائي خارجية. لقد رأينا هواة يقودون هذه الشاشة باستخدام ESP‑01S ذي 8 سنون - ولا يمكنك فعل ذلك باستخدام شاشة ذات واجهة متوازية.

ثلاثة مصابيح LED بالتوازي.لماذا موازية بدلا من سلسلة؟ لأن الجهد الأمامي لمصابيح LED البيضاء يبلغ حوالي 3.0 فولت. يمكن لمصدر 3.3 فولت أو 5 فولت تشغيل ثلاثة مصابيح LED متوازية بمقاوم واحد. ستحتاج السلسلة إلى 9 فولت، الأمر الذي يتطلب محول تعزيز. يوفر التوازي أيضًا تكرارًا: إذا فشل أحد مصابيح LED في الفتح، فسيظل الضوءان الآخران مضاءين. طلب أحد العملاء هذا الأمر على وجه التحديد عندما قام ببناء جهاز طبي يعمل بالبطارية بعد أن فقدت شاشة LED من سلسلة منافسة نصف سطوعها نتيجة فشل LED واحد.

مجموعة المستقطب: علوي غير لامع 7 درجة، سفلي لامع 83 درجة.الجانب غير اللامع يواجه المستخدم. إنه يحجب الانعكاسات من أضواء المكتب وأشعة الشمس - وهو أمر بالغ الأهمية للأجهزة القابلة للارتداء في الهواء الطلق. تواجه الطبقة اللامعة الإضاءة الخلفية، مما يزيد من نقل الضوء إلى أقصى حد. التباين الناتج هو 900-1000:1. قمنا بقياس ذلك باستخدام Konica Minolta CS‑200؛ انها ليست زغب التسويق.

سمك 1.9 ملم.هذا هو الارتفاع الإجمالي للوحدة، بما في ذلك تقوية FPC ولكن ليس سمك FPC. بالنسبة لساعة ذكية نموذجية، فهي رقيقة بما يكفي لإفساح المجال لبطارية تبلغ سعتها 400-500 مللي أمبير في الساعة. لقد طلب بعض العملاء 1.5 ملم - يمكننا القيام بذلك عن طريق إزالة المقوي، ولكن بعد ذلك تصبح FPC هشة. نوصي بـ 1.9 ملم للمنتجات الاستهلاكية و2.0 ملم للاستخدام الصناعي.

---

2. حيث رأينا هذا العرض يعمل بالفعل

نحن لا نكتفي بإدراج التطبيقات فحسب، بل قمنا بشحنها إلى هؤلاء العملاء الحقيقيين:

الساعات الذكية وأجهزة تتبع اللياقة البدنية.يستخدم عميل الساعة الذكية المخصصة للأطفال لوحة مربعة مقاس 1.54 بوصة لأنها تناسب التصميم القياسي لعلبة الساعة. دقة 240 × 240 كافية لوجه الساعة ومعرف المتصل وإحصائيات اللياقة البدنية الأساسية. IPS تعني أن الطفل يستطيع رؤية الشاشة أثناء الجري.

الأجهزة الطبية المحمولة.اختارت إحدى الشركات المصنعة لمقياس التأكسج النبضي هذه الوحدة لأن التباين العالي (900:1) يجعل قراءات الأكسجين في الدم واضحة في غرف المستشفى المعتمة. الحجم 1.54 بوصة يناسب الحافظة الموجودة على حزام الممرضة.

لوحات التحكم بالمنزل الذكي.تستخدم شركة منظم الحرارة شاشة عرض مربعة لإظهار دائرة درجة الحرارة ومقياس الرطوبة جنبًا إلى جنب. تتيح لهم نسبة العرض إلى الارتفاع المربعة تجنب التمرير.

المحطات المحمولة الصناعية.احتاج صانع أدوات المعايرة إلى شاشة تعمل من -20 درجة إلى +70 درجة. لقد اختبرنا 100 وحدة عند درجة +70 لمدة 72 ساعة - بدون وميض أو تغير في اللون. لقد قدموا طلبًا لشراء 5000 وحدة.

آلات القهوة.قامت إحدى الشركات المصنعة لآلات الإسبريسو بوضع شاشة عرض مربعة مقاس 1.54 بوصة داخل مقبض دوار. يقوم المستخدم بتدوير المقبض لاختيار الوصفات، وتظهر الشاشة منحنى درجة الحرارة. تتناسب واجهة المستخدم الدائرية بشكل مثالي مع المنطقة النشطة المربعة.

DIY والتعليم.يستخدم بائع مجموعة STEM هذه الوحدة مع ESP32. لقد اختاروه لأن الطراز ST7789V2 مدعوم من مكتبة TFT_eSPI جاهزة للاستخدام - فلا داعي لكتابة برامج تشغيل منخفضة المستوى.

أحد التطبيقات التي فاجأتنا: قام أحد العملاء بتصميم راسم ذبذبات محمول باستخدام هذه الشاشة. دقة 240 × 240 عالية بما يكفي لإظهار شكل موجة يبلغ 200 نقطة مع خطوط شبكية قابلة للقراءة. ليس ما صممناه من أجله، لكنه يعمل.

---

3. ما تعلمناه عن التخصيص

نحن مصنع ولسنا موزع. عندما تطلب شيئًا مخصصًا، فإننا في الواقع نغير خط الإنتاج.

تخصيص الشركة العامة للفوسفات- إن FPC القياسي هو 24 سنًا، ومسافة 0.5 مم، ومخرج سفلي. لقد قمنا بإنشاء FPCs للمخرج الجانبي للحلقات الذكية، وذيول طويلة (حتى 200 مم) للأجهزة التي يكون فيها PCB الرئيسي بعيدًا عن الشاشة، وحتى أشكال أصابع ذهبية مخصصة لموصلات ZIF من علامات تجارية محددة. تستغرق الأدوات من 3 إلى 4 أسابيع وتكلف حوالي 800-800-1500 حسب التعقيد.

تكامل لوحة اللمس– نقوم بإضافة اللمس السعوي باستخدام وحدات التحكم FT3267 أو CST816. السُمك المُضاف: ~0.6 مم. احتاج أحد العملاء الذي قام بتصنيع لوحة تحكم مرآة ذكية إلى الربط البصري لإزالة فجوة الهواء - مما أدى إلى تحسين إمكانية قراءة ضوء الشمس بنسبة 40% تقريبًا ولكنه أضاف أسبوعين إلى الجدول الزمني. الحد الأدنى للطلب للمس هو 1000 وحدة.

غطاء زجاجي- زجاج مقسى مزود بطبقات مضادة للتوهج (AG) أو مضادة لبصمات الأصابع (AF). لقد قمنا أيضًا بطباعة الشعارات والحدود بالشاشة الحريرية. تستغرق الأدوات الزجاجية المخصصة من 4 إلى 5 أسابيع.

سطوع– المعيار 400 شمعة/م2. هذا جيد للاستخدام الداخلي. بالنسبة للجهاز المحمول المستخدم في الهواء الطلق، نقدم إصدارًا بسعة 1000 قرص/م2. يستخدم نفس مصابيح LED الثلاثة ولكن مع مجموعة مختلفة من الأفلام الضوئية وتيار LED أكثر قوة (لا يزال 20 مللي أمبير لكل مصباح LED، ولكن الفيلم أكثر كفاءة). تبلغ تكلفة الإصدار 1000 شمعة في المتر المربع حوالي 15٪ أكثر.

واجهة– يعتبر SPI ذو 4 أسلاك قياسيًا. لقد قمنا أيضًا بإنشاء SPI ثلاثي الأسلاك للتصميمات ذات الدبوس المقيدة، وتوازي MCU 8 بت للأنظمة القديمة التي لا تحتوي على SPI. يتطلب كل تغيير في الواجهة تكوينًا مختلفًا لبرنامج التشغيل IC وتشغيل إنتاج منفصل.

درجة حرارة التشغيل– المعيار هو -20 درجة إلى +70 درجة . بالنسبة لمعدات السيارات أو المعدات الخارجية، فإننا نقدم نطاقًا ممتدًا من -30 درجة إلى +80 درجة. وهذا يتطلب تغيير سائل LCD (نيماتيك ذو درجة حرارة أوسع) والمادة اللاصقة المستقطبة. تضيف النسخة الموسعة حوالي 10% إلى تكلفة الوحدة.

الحد الأدنى لكميات الطلب– الوحدات القياسية: 1000 قطعة. وحدات مخصصة: 3000 قطعة (ولكن يمكننا التفاوض بشأن المشاريع التجريبية). العينات: 1‑5 قطع متوفرة دائمًا في المخزون. رسوم العينة رمزية وقابلة للاسترداد بالكامل مقابل أمر الإنتاج.

---

4. بعض الأرقام التي لا تمثل زغبًا تسويقيًا

نسبة التباين:900-1000:1. ليس 2000:1. هذا صادق.

سطوع:400 شمعة/م² نموذجيًا. ليس 800 إلا إذا دفعت مقابل خيار السطوع العالي.

استهلاك الطاقة:المنطق 10-15 مللي أمبير عند 3.3 فولت. الإضاءة الخلفية 60 مللي أمبير عند 3.0 فولت. وضع السكون أقل من 10 أمبير.

الحياة التشغيلية:تم تصنيف الإضاءة الخلفية بـ 20,000 ساعة متواصلة (حتى سطوع 50%). وهذا يعادل حوالي 8 سنوات من الاستخدام لمدة 8 ساعات يوميًا، وهو أكثر من كافٍ للمنتجات الاستهلاكية.

الحياة المرنة للشركة العامة للفوسفات:1000 دورة في دائرة نصف قطرها 5 مم. نحن نختبر كل دفعة باستخدام جهاز اختبار مرن آلي.

---

5. الأخطاء التي ارتكبناها (لذا لا داعي لفعلها)

الخطأ رقم 1: افتراض أن جميع تسلسلات التهيئة ST7789V2 هي نفسها.إنهم ليسوا كذلك. ترتيب الأوامر والتأخير بعد أمر النوم أمر مهم. نحن نقدم تسلسل تهيئة تم التحقق منه في لغة C لـ STM32 وArduino. انسخها بالضبط. حاول أحد العملاء "تحسين" التأخيرات وانتهى به الأمر بشاشة تجمدت بعد بضع ثوانٍ. العودة إلى التعليمات البرمجية لدينا إصلاحه.

الخطأ رقم 2: وضع جهاز تقوية FPC بالقرب من خط الانحناء.كانت الدفعات المبكرة تحتوي على جهاز تقوية يبدأ على بعد 1 مم فقط من المخرج. يقوم العملاء بطي FPC في خطوط ضيقة قابلة للارتداء. لقد قمنا بإعادة التصميم بهامش أمان يبلغ 5 مم ونقوم الآن باختبار كل دفعة بنصف قطر مرن يبلغ 5 مم.

الخطأ رقم 3: تجاهل عدم تناسق المنطقة النشطة بمقدار 0.02 مم.يبلغ عرض المنطقة النشطة 27.7 ملم وارتفاعها 27.72 ملم. يأتي هذا الاختلاف البالغ 0.02 مم من درجة البكسل (0.115 مم مقابل 0.1155 مم). إنه غير مرئي للعين، لكن مهندس ميكانيكي لأحد العملاء قام بقياسه بالميكرومتر وأصيب بالذعر. ونقوم الآن بإدراجها بوضوح لتجنب الالتباس.

---

6. ما الذي سأقوله للمشتري لأول مرة

اطلب العينات أولاً. اختبرها في العلبة الفعلية الخاصة بك. قم بثني FPC إلى نصف القطر المطلوب. قياس السطوع في درجة حرارة التشغيل الخاصة بك. ثم اتصل بنا مع الأسئلة.

إذا كنت بحاجة إلى FPC مخصص، أرسل لنا الرسم الميكانيكي الخاص بك. سنراجعه مجانًا ونخبرك ما إذا كان نصف قطر الانحناء آمنًا أم أنك ستتشقق آثارًا.

الوحدة عرض LCD مربعة مقاس 1.54 بوصةليس مبهرج. لا تحتوي على زوايا مستديرة أو دقة عالية جدًا. لكنها نجحت، وهي موثقة جيدًا، وقمنا بتسوية مشكلات التصنيع لأكثر من 20000 وحدة. اتصل بفريقنا الهندسي للحصول على ورقة بيانات أو عينة أو عرض أسعار. إذا ذكرت هذه المقالة، فسوف أقوم بمراجعة تخطيط FPC الخاص بك شخصيًا.





● تصنيع المعدات الأصلية وتصنيع التصميم الشخصي ● لا يوجد موك ● عينات في المخزون ● لوحة الاختبار اختيارية

















تحديد

غرض	البعد	وحدة
مقاس	1.54	بوصة
البعد المخطط التفصيلي	33.72x31.52x1.9	مم
درجة حرارة التشغيل	-20 درجة - +70 درجة	درجة
درجة حرارة التخزين	-30 درجة - +80 درجة	درجة
دقة	240x240
