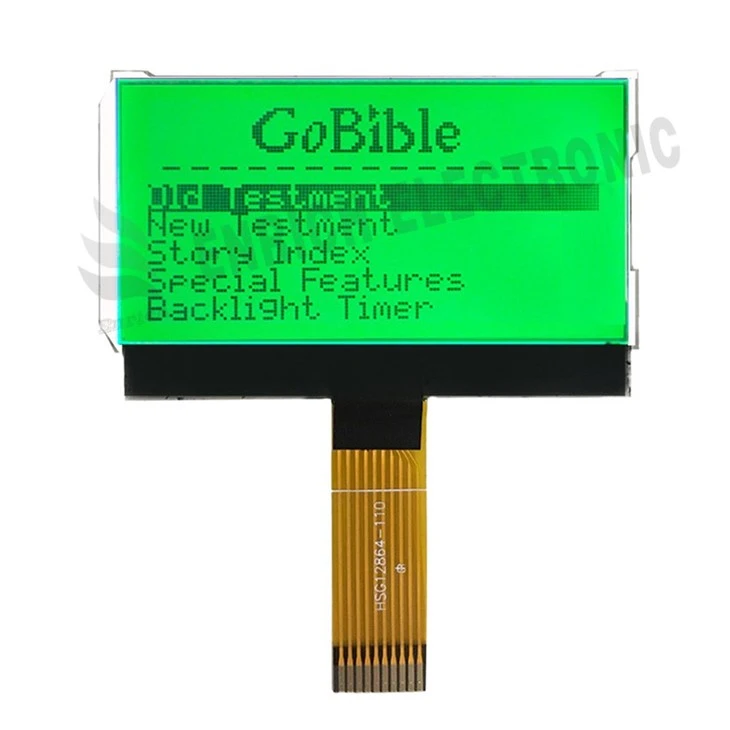

شاشة عرض LCD مقاس 128 × 64 نقطة

ENH-DG128064-78 الوصف:

تم تصميم شاشة LCD ذات المصفوفة النقطية مقاس 2.4-بوصة، مع اتجاه العرض عند الساعة 6، ودقة 128 × 64، ومحرك IC ST7567، للتطبيقات التي تتطلب إمكانية قراءة زاوية ثابتة-، وموثوقية طويلة المدى، وعرض بيانات/رسومات أحادية اللون واضحة.

واجهات التحكم الصناعي وواجهة HMI

الاستخدام النموذجي: بمثابة واجهة المشغل للمعدات الصناعية المدمجة (على سبيل المثال، وحدات التحكم PLC، والعاكسات، وأدوات الاختبار والقياس)، وعرض المعلمات، والقوائم، وحالة النظام.

لماذا يناسب: تعتبر زاوية العرض عند الساعة 6 مثالية للعرض من أعلى أو أمام اللوحة مباشرة. يوفر ST7567 IC استهلاكًا منخفضًا للطاقة مناسبًا للتشغيل المستمر.

أجهزة المراقبة الطبية والصحية المحمولة

الاستخدام النموذجي: مدمج في أجهزة مراقبة المرضى المحمولة وأجهزة قياس السكر وأدوات التشخيص المحمولة ومعدات اللياقة البدنية لعرض القراءات الحيوية والرسوم البيانية البسيطة.

لماذا يناسب: دقة 128 × 64 كافية للبيانات الرقمية وأشكال الموجات الأساسية. يعد استهلاك الطاقة المنخفض أمرًا بالغ الأهمية بالنسبة للأجهزة المحمولة التي تعمل بالبطارية-.

يعرض المركبات والنقل

الاستخدام النموذجي:تعمل كشاشة لوحة أجهزة القياس للدراجات الكهربائية والدراجات ثلاثية العجلات والرافعات الشوكية والآلات الزراعية، مما يوضح السرعة ومستوى البطارية وعداد المسافات ومؤشرات التحذير.

لماذا يناسب: يتوافق اتجاه عرض الساعة 6 تمامًا مع عرض السائق العلوي-الأسفل لوحدة التحكم. غالبًا ما توفر الشاشات أحادية اللون إمكانية قراءة جيدة لأشعة الشمس.

الالكترونيات الاستهلاكية ولوحات التحكم المنزلية الذكية

الاستخدام النموذجي:يستخدم في وحدات التحكم لأنظمة التدفئة والتهوية وتكييف الهواء الذكية، وسخانات المياه، ومحطات التحكم في الوصول، وأجهزة الاتصال الداخلي، مما يوفر تعليقات واضحة للمستخدم وقوائم الإعدادات.

لماذا يناسب: يقدم حلاً فعالاً من حيث التكلفة-مع تكامل برنامج التشغيل البسيط لعرض الحروف الأبجدية الرقمية الأساسية وعرض الرموز، مع زاوية عرض مناسبة للتفاعل الأمامي.

معدات الاتصالات والشبكات

الاستخدام النموذجي:تعمل بمثابة لوحة الحالة/المعلومات لأجهزة التوجيه، ومفاتيح الشبكة، وأجهزة إرسال واستقبال الألياف الضوئية، وأجهزة الاتصالات الأخرى، وتعرض عناوين IP، وحالة الاتصال، ونشاط المنفذ.

لماذا يناسب:مثالي لتقديم بيانات التشخيص والتكوين المستندة إلى النص-بتنسيق موثوق ومنخفض الصيانة-.







تحديد

غرض	البعد	وحدة
مقاس	2.4	بوصة
زاوية المشاهدة	الساعة 6 0'
البعد المخطط التفصيلي	42x31.6x3.0 (كحد أقصى)	مم
عرض المجال	35.436 x22.38	مم
محرك آي سي	ST7567
وضع العرض	FSTN/انعكاسي/إيجابي
موصل	ترس + الشركة العامة للفوسفات
درجة حرارة التشغيل	-20 درجة - +70 درجة	درجة
درجة حرارة التخزين	-30 درجة - +80 درجة	درجة
طريقة القيادة	1/64 واجب، 1/9 انحياز، Vop=9.0V، Vdd=2.8V
الإضاءة الخلفية	قطعتان من مصابيح LED البيضاء، إذا=30 مللي أمبير وVF=3.0±0.10V
